製品外観の改善に成功

 今までの課題の一つであった、部品外観の安定性及びクオリティについて大きく改善することに成功しました。この改善内容は次回の出荷から適用されます。

具体的に説明すると、製品の高さが3.2mm（±0.5）から（±0.１）まで改善されており、表面の研磨を今後は省略致します。また、外観クオリティもバリの発生頻度が大幅に減少した為、直角が出ていなかったり、水平が出ていない、基板センターからのズレが改善されました。

実験 格安品との差（TLP-P055 V.S Amazon格安DCDC昇降圧）

 Amazonで販売されている格安品と比べてみようと思います。

今回対象として選んだのはTLP-P055（実売４０００円弱）と同じ昇降圧型のDCDCコンバーターです。

（青い基板に普通のUSBオスとMicroUSB、パッドを入力としている製品で３個１０００円前後、以降実験機Aと表記します）

（青い基板にIN/OUTの液晶付きの製品で１個１０００円前後、以降実験機Bと表記します）

まずは無負荷の状態で測定してみます。TLP-P055は他のページでも記載されていますが、実験なので再測定してみます。

TLP-P055 Load 0mA Vpp27.34mV DIV50mV 500us

実験機A Load 0mA Vpp472mV DIV50mV 500us

実験機B Load 0mA Vpp 193mV DIV50mV 500us

ノイズがすごいですが、負荷をかけると消えるかも？しれないので、負荷70mAで測定。

TLP-P055 Load 70mA Vpp 13.67mV DIV50mV 500us

実験機A Load 70mA Vpp 498mV DIV50mV 500us

実験機B Load 170mA Vpp 242mV DIV50mV 500us

実験としてはどうなんでしょうか。ノイズは様々な影響を及ぼすので少ないに越したことないのですが、費用対効果を考えると相応のノイズ以内に抑えたい。最大容量がそれぞれ異なるので発熱量の差もありますが、Vpp/円的にTLP-P055が圧倒的に有利であることがわかると思います。

おまけで１A流した場合の、ノイズフィルタを入れた安定化電源ノイズは以下の通りでした。

１A流した場合のTLP-P055の出力（TLP-A300フィルタ前）

（TLP-A300フィルタフィルタ後）

DCDCの出力側に同じような機構がくみこまれているので、TLP-Pシリーズの後ろにTLP-A300ノイズフィルタを入れても大差なかったです。

TANI-Lab製品ラインナップについて

TANI-Labの製品ラインナップは製品型番にルールがあります。

TLP-Wシリーズは訳アリ商品で安価に提供されています。

訳アリの内容としては以下の通りです。

・部品・基板等の構成部品に発注ミスでＲｏＨＳ非対応部品が混在している

・設計段階のミスで製品本来の性能を発揮できてない

・使用部品の一部が製造中止または製造中止予定となっている

・製造組み立てで著しく見た目が悪い

TLP-Pシリーズはほぼ完成形の製品として提供されています。製品を構成する部品はロングライフ品、基板端子は金メッキが特徴です。

リフローを行う際温度に注意してください。内部回路の接続に使用しいているハンダはSn96.5, Ag3.0, Cu0.5です。融点を超える温度を加えると製品の破損につながります。本製品の溶接にはsn64Ag0.3Bi35 180℃ Lead-free　もしくは、sn64Ag1.0Bi35 179℃ Lead-freeを推奨しています。

これからも多くのシリーズを開発していくので生暖かい目で見守ってもらえるとありがたいです。

TLP-W102 USB Serial UARTコンバーター

 TLP-W102 USB Serial UARTコンバーター

USBポートに接続するだけで、バーチャルCOMポートとして即座に認識され、COMポートはUARTに変換されます。これにより、背面のパッドと接続されたマイコンとのスムーズな通信が可能になります。

近年では、USBを標準機能としてサポートするマイコンが増えているため、簡便さがますます際立っています。しかし、PIN数が少なく、小型で軽量なマイコンは、そのコンパクトさと軽快さにより、依然として多くのエンジニアに選ばれています。低機能ながらも、その使いやすさが魅力となり、つい手に取ってしまうのです。さらに、PCとマイコンとのコミュニケーションが円滑に行えることで、開発プロセスが大幅に効率化されます。

加えて、VBUSをそのまま利用できるため、周辺機器の動作にも便利で、幅広いアプリケーションに対応可能です。これらの特長により、当製品は、多くのプロジェクトで活躍すること間違いなしです。

パッド配置

FootPrint

1. VBUS
2. RXD
3. TXD
4. CTS
5. RTS
6. RST
7. GND

GNDパッドは内部で全て接続されています。

Bottom View

マーキングは側面にあり、桃１つ黄色３つがTLP-W102を示します。(初期ロットにはマーキングがありません。シルクスクリーンの△印から各パッドを識別してください)

パッド面を下にし、一番左側のマーキングに一番近いパッド(Floatパッドを除く)が1です。

モジュールのサイズは24.5x12.0x3.7mmです。

[FT_Prog]も使用可能です。

TANI-Labから出荷されている商品についての重要なお知らせが最初の投稿に記載されていますのでよく読んで理解してご利用ください。

TLP-W101 3.3V出力 DCDCスイッチング降圧コンバーター

 TLP-W101 3.3V出力 DCDCスイッチング降圧コンバーター

2.3Vから5.5Vを入力するとマイコンの周辺機器の動作に使用するのに必要な1.2Vを出力してくれるスイッチング型の降圧コンバーターです。

5V入力時、最大約1.5Aの出力が可能です。

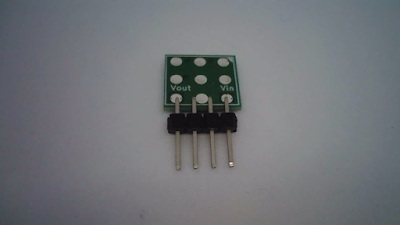

12x12x3.2mmの小型モジュールです。

BGA設計基板ですが、2mmパット2mmピッチですので、ヘッダーピンやワイヤーのはんだ付けも容易に行えます。

Vin5V時で120mA程度の出力までは放熱対策なしで連続稼働が可能です。

load 0mA, DIV 50mV, 500us, Vpp33.20mV

出力0mA時のVppは13.67mVです。

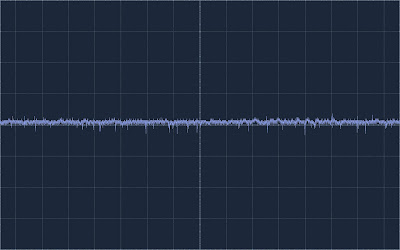

load 100mA, DIV 50mV, 500us, Vpp33.20mV

実使用で多い100mAの場合でも33.2mVです。

放熱対策の必要性をあまり感じないですが、放熱用の保護カバー加工されています。

パッド配置

FootPrint

1. Vin
2. Vout
3. GND

GNDパッドは内部で全て接続されています。

Bottom View

マーキングは側面にあり、桃色１つ黄色２つがTLP-W101を示します。(初期ロットにはマーキングがありません。シルクスクリーンの△印から各パッドを識別してください)

パッド面を下にし、一番左側のマーキングに一番近いパッド(Floatパッドを除く)が1です。

TANI-Labから出荷されている商品についての重要なお知らせが最初の投稿に記載されていますのでよく読んで理解してご利用ください。

TLP-W100 1.2V出力 DCDCスイッチング降圧コンバーター

 TLP-W100 1.2V出力 DCDCスイッチング降圧コンバーター

2.3Vから5.5Vを入力するとマイコンの周辺機器の動作に使用するのに必要な1.2Vを出力してくれるスイッチング型の降圧コンバーターです。

5V入力時、最大約1.5Aの出力が可能です。

12x12x3.5mmの小型モジュールです。

BGA設計基板ですが、2mmパット2mmピッチですので、ヘッダーピンやワイヤーのはんだ付けも容易に行えます。

Vin5V時で120mA程度の出力までは放熱対策なしで連続稼働が可能です。

load 0mA, DIV 50mV, 500us, Vpp13.67mV

出力0mA時のVppは13.67mVです。

load 100mA, DIV 50mV, 500us, Vpp33.20mV

実使用で多い100mAの場合でも33.2mVです。

放熱対策の必要性をあまり感じないですが、放熱用の保護カバー加工されています。

パッド配置

FootPrint

1. Vin
2. Vout
3. GND

GNDパッドは内部で全て接続されています。

Bottom View

マーキングは側面にあり、桃色１つ黄色１つがTLP-W100を示します。(初期ロットにはマーキングがありません。シルクスクリーンの△印から各パッドを識別してください)

パッド面を下にし、一番左側のマーキングに一番近いパッド(Floatパッドを除く)が1です。

TANI-Labから出荷されている商品についての重要なお知らせが最初の投稿に記載されていますのでよく読んで理解してご利用ください。
